Neue Version des Firmware-Upgrades mit vielen neuen Features. Geliefert wird ein Umbausatz bestehend aus einem programmierten Microcontroller, einem EEPROM und der Editor-Software. Der Einbau ist kinderleicht und macht aus dem StudioMix ein äusserst vielseitiges Gerät, daß mit verschiedensten Sequenzern, Synthesizern und anderen MIDI-Gerätschaften eingesetzt werden kann.

Bekannte Features:

• Den Fadern, Tasten und Drehgebern können beliebige MIDI-Nachrichten zugewiesen werden.


• Die Fader unterstützen 7Bit- und 14Bit-Nachrichten, sind also in der Lage, Werte im Bereich von 0..127 oder 0..16383 zu senden und zu empfangen.


• Die Inkrementalregler unterstützen 7Bit-, 14Bit- und relative Nachrichten (Up/Down).


• Die Tasten können wahlweise bei Druck und/oder Loslassen verschiedene Nachrichten senden.


• Die Fader und Inkrementalregler können die definierten Nachrichten selbstverständlich auch empfangen. Die Motorfader nehmen daraufhin die empfangene Position ein.


• Die Konfiguration wird nichtflüchtig in einem EEPROM gespeichert. Nach dem Einschalten steht die Belegung sofort wieder zur Verfügung, der Editor ist für den Betrieb des Gerätes nicht erforderlich.


Neue Features:

• Der Wertebereich der Fader und Drehgeber lässt sich einschränken. So kann z.B. ein Fader derart eingestellt werden, daß er am unteren Ende den Lautstärkewert 40 und am oberen Anschlag den Lautstärkewert 60 sendet. Die Minima und Maxima sind hierbei frei definierbar (Bei 7 Bit 0..127, bei 14 Bit von 0..16383). Beim Empfang von MIDI-Nachrichten findet ein Bereichscheck statt: Die empfangenen Werte werden auf den definierten Bereich begrenzt. Die Motorsteuerung orientiert sich selbstverständlich auch an den eingegebenen Minima und Maxima.


• Bei den Drehgebern lassen sich zusätzlich die Schrittweite pro Rastung sowie der Startwert definieren. Gut, wenn man sich nicht totkurbeln möchte und ein Regler nach dem Einschalten in Mittelstellung stehen soll.


• Neuer Regelalgorithmus für Motorsteuerung: Abhängig von der Differenz zwischen der Ist-Position und der empfangenen Soll-Position können sich die Motoren mit 8 verschiedenen Geschwindigkeiten bewegen. Die Differenzwerte, die den einzelnen Geschwindigkeiten zugeordnet sind, lassen sich frei definieren, für jeden Motor einzeln. Unterschiede zwischen den Motoren können so ausgeglichen werden.


• Per Tastendruck während des Einschaltens kann eine Default-Konfiguration geladen werden. Sollte der Controller also während des Schreibens der Daten in das EEPROM ausgeschaltet worden sein, so ist dies kein Problem mehr.


• Viele Teile der Firmware wurden neu programmiert. Hierdurch wurde die Effizienz derart gesteigert, daß genügend Rechenzeit für die neuen Features übrig bleibt.


Editor:

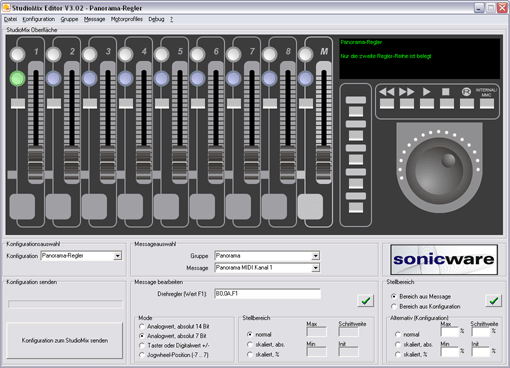

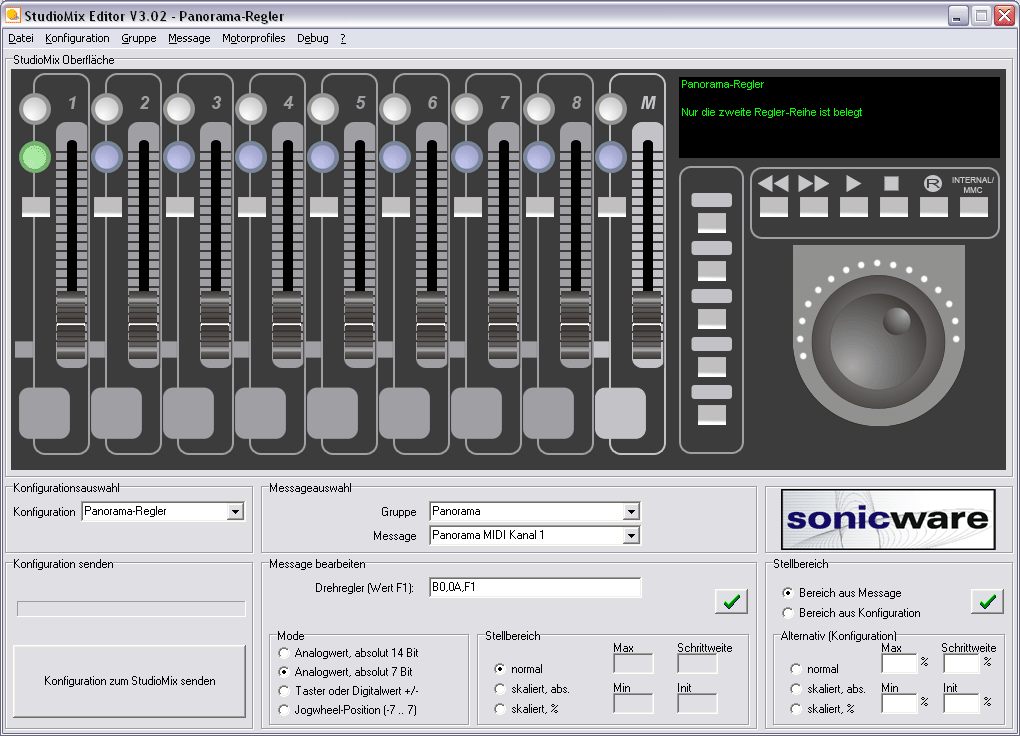

• Der Editor wurde vollständig überarbeitet: Grafisch ansprechender und intuitiver bedienbar...

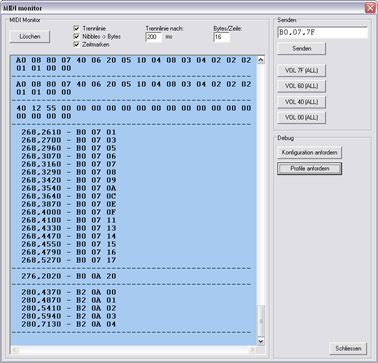

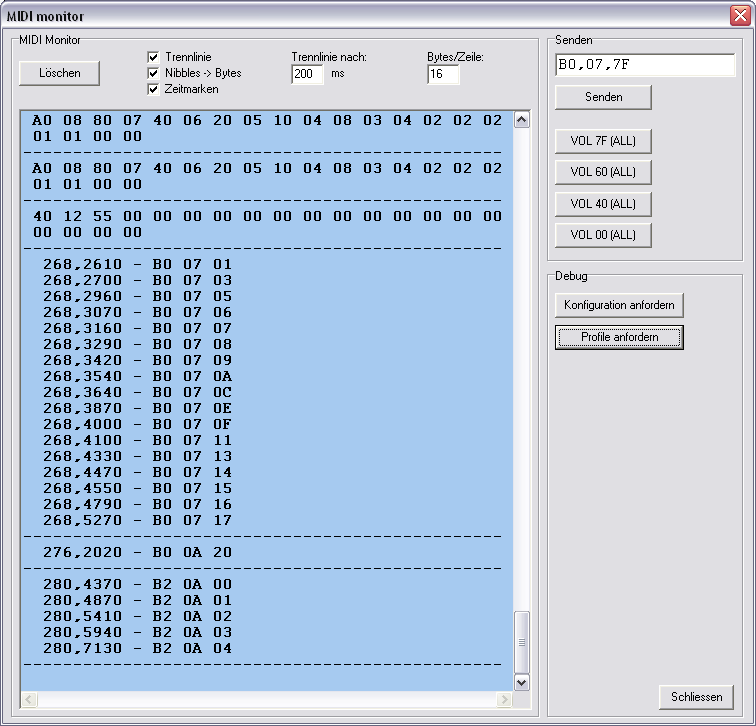

• ...mit eingebautem MIDI-Monitor, mit Spezialfunktionen für fadeOS...

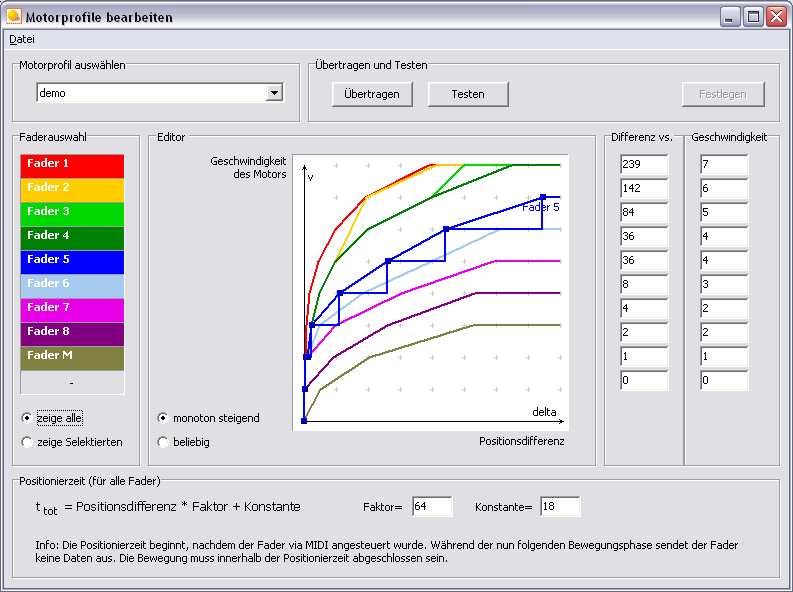

• ... und grafischem Editor für die Motorprofile. Einfach die Stützpunkte mit der Maus auf die gewünschten Werte verschieben, fertig. Beliebig viele Profile lassen sich abspeichern und ggf. auch untereinander austauschen (XML-Datei):

Bugfixes:

Sämtliche mir bekannten Probleme habe ich behoben. Im einzelnen sind dies:

• Die Motorfader hatten im Zusammenspiel mit etlichen Programmen ihre lieben Probleme (MIDI-Rückkopplung, Senden der Zielposition, ungenaue Motoransteuerung). Diese Probleme sind mit der neuen Version endgültig aus der Welt:
  - Die Fader senden nichts, wenn sie gerade aufgrund einer MIDI-Nachricht bewegt werden.
  - Die angefahrene Zielposition, auch wenn sie von der gewünschten Position ein wenig abweichen sollte (was bei 16384 verschiedenen theoretischen Faderstellungen unvermeidlich ist) wird nicht gesendet.
  - Die Regelcharakteristik der Motor-Bewegung lässt sich bestmöglich anpassen (10 Vektoren, 8 Geschwindigkeiten, 8Bit Differenzauflösung).
  - Ausserdem werden Faderbewegungen zukünftig nicht mehr gesendet, wenn der StudioMix eine Bewegung erkennt, sondern wenn diese Bewegung auch tatsächlich eine andere als die zuletzt gesendete MIDI-Nachricht zur Folge hat -> Bei 7Bit ist das nicht immer so. Version 2.0 sendete dann bei einer Bewegung durchaus dieselbe Message nacheinander.

  Kurzum: Die gesamte Faderbehandlung wurde neu implementiert und bringt jetzt einfach nur noch Spass statt Frust.


• Im Extremfall konnte es vorkommen, daß der Sendepuffer des StudioMix überlief und dadurch fehlerhafte Nachrichten gesendet wurden. Dieser Fehler ist behoben.


• Oben angesprochenes, eher theoretisches Problem, daß der StudioMix-Controller aufgrund fehlerhafter EEPROM-Inhalte (eigentlich nur denkbar durch Stromabschaltung während der Datenübertragung) nicht mehr startet:
  Einfach die Taste des Kanalzugs1 während des Einschaltens drücken, daraufhin wird die Default-Konfiguration hergestellt. Zur Kontrolle bewegt sich der Fader1 zum Beginn des Vorgangs nach oben, zum Abschluß des Vorgangs nach unten.


• Der StudioMix sendete bisher direkt nach dem Einschalten irgendwelche Faderwerte. Mit der neuen Version ist der Controller beim Einschalten stumm wie ein Fisch.

Allgemeines:

Der Peavey StudioMix MIDI-Controller wurde für die Steuerung des Sequenzers Cakewalk Professional gebaut. Leider sendet und empfängt der Controller nur NRPN-(Non Registered Parameter Number) Nachrichten, mit denen andere Sequenzer und auch Creamwares DSP-Familie Pulsar, Powersampler, etc. oftmals nichts anfangen können.

Es existieren zwar schon Lösungen auf Software-Basis, die die Controller-Daten in beide Richtungen (Senden und Empfangen) übersetzen. Hierzu muss jedoch auf dem PC ein Programm im Hintergrund laufen, daß mit dem Controller kommuniziert und die übersetzten Daten via Loopback Treiber (z.B. Hubis MIDI Loopback Device) an die zu steuernde Anwendung übergibt.

Schöner ist es, wenn der Controller direkt beliebige Messages senden und empfangen kann. Das hier beschriebene Upgrade leistet genau das: Jeder Knopf und Regler, mit Ausnahme des Mini-Mischpults in der oberen Ecke, kann mit beliebigen MIDI-Messages belegt werden.

Und: Auch im ausgeschalteten Zustand behält der StudioMix-Controller seine gelernte Konfiguration.
